Box celle combustibili



Descrizione

Locali tecnici da esterno o strutture di contenimento in grado di ospitare tutto il necessario per la realizzazione di un impianto di cogenerazione termico o elettrico (idoneo ad installazione all’aperto in conformità alla Norme di Prevenzione Incendi D.M. 13-07-11).

I moduli termici alloggiano le fuell-cell collegate idraulicamente ed elettricamente e tutti gli accessori idraulici ed elettrici necessari al loro funzionamento. Il tutto sviluppato in un’unica soluzione.

Grazie al nostro design possiamo studiare e realizzare soluzioni modulari, offrendo la massima flessibilità in funzione di tutte le esigenze richieste come per alimentazione di edifici commerciali, ospedali, datacenter e piccole industrie.

Cablaggio e installazione di quadri elettrici realizzati su progetto e personalizzati a seconda delle esigenze tecniche.

Assemblaggio idraulico di collettori realizzati e dimensionati a seconda della potenzialità richiesta.

Basamento in tubolare di ferro verniciato a polvere con sistema di sollevamento che permette l’utilizzo, sia di fasce per gru, sia di forche.

Profili perimetrali e giunti in alluminio a spigolo vivo o arrotondato verniciati a polvere.



Dettagli

Grazie a una progettazione completamente interna, siamo in grado di personalizzare ogni centrale termica in base alle specifiche esigenze impiantistiche, assicurando una perfetta integrazione con qualsiasi tipo di impianto e massima flessibilità progettuale.

  • Struttura:

    Involucro esterno in lamiera verniciata a polvere con pannelli tipo sandwich in lamiera zincata da 1 mm coibentati con lastre in lana di roccia. Spessore pannellature da 25 a 80 mm. Il cabinet è interamente realizzato con materiali incombustibili.

  • Coibentazione interna

    dei pannelli sandwich con lana di roccia incombustibile classe A1 di reazione al fuoco secondo EN 13501-1, D.tà 100 Kg/mc. su tutte le pareti (spessore variabile da 20 a 80 mm;

  • Aperture di ventilazione

    secondo (D.M. 13-07-11), complete di rete antitopo.

  • Aperture:

    Porte per l’accesso alle operazioni di controllo e manutenzione degli impianti. Aperture ad anta, munite di cerniere e maniglie di chiusura con chiave.

  • Applicazione di guarnizioni

    in gomma perimetrale a garanzia della perfetta tenuta agli agenti atmosferici.

  • Il cabinet di contenimento

    è un prodotto modulare realizzato con materiali resistenti alle intemperie e gradevole dal punto di vista estetico, grazie alle lamiere antiriflesso verniciate a polvere.

  • Finitura esterna

    realizzata con una verniciatura a polvere termoindurente a base di resine poliesteri di varie colorazioni idonee a garantire il minimo impatto estetico sull’edificio. Elevatissima resistenza agli agenti atmosferici. I pigmenti utilizzati assicurano una perfetta stabilità alla luce e al calore. Resistenza alla nebbia salino-acetica 1000 h secondo specifiche Qualicot (ISO9227).

Soluzioni tecniche
  • Play video

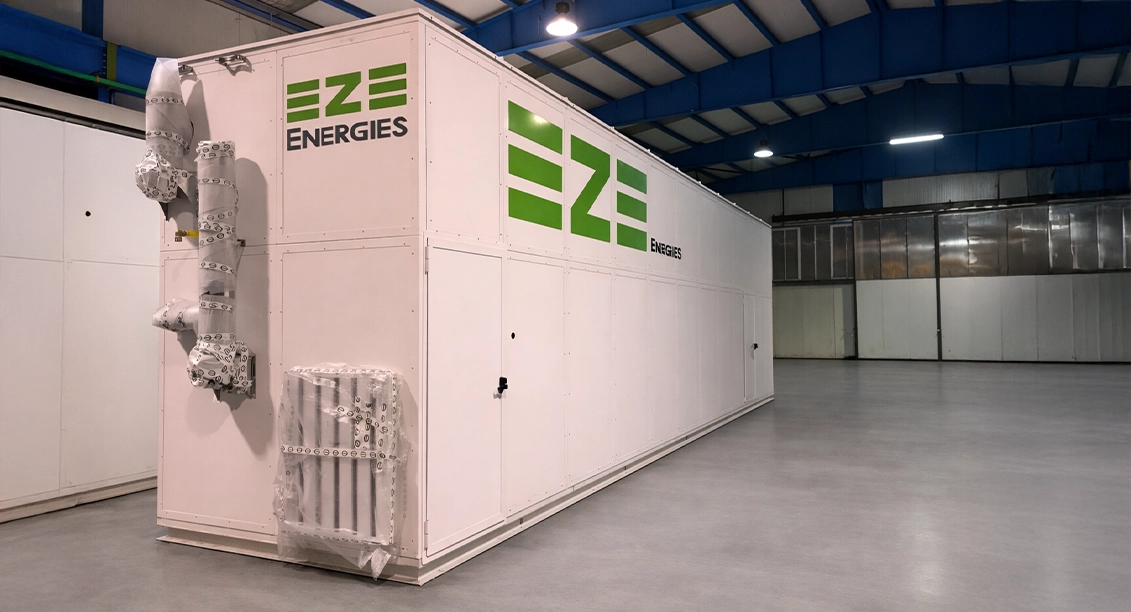

    Isola cogenerativa: moduli prefabbricati a servizio di 24 celle combustibili

    Fornitura di n.2 moduli prefabbricati da esterno completi di microcogeneratori a cella combustibile alimentati a metano, completi di circuiti idraulici, accumuli inerziali, pompe di circolazione e impianto di ventilazione e climatizzazione per mantenimento della temperatura ambiente costante.

    • Alimentazione elettrica 400 V – 50 Hz
    • Potenza elettrica massima prodotta 48 kW
    • Potenza termica massima prodotta 15 kW
    • Dimensioni del singolo modulo 13000x2400x3600(h) mm
    • Peso a vuoto singolo modulo senza contenuto d’acqua 19.500 kg
  • Modulo cogenerativo con 6 BlueGEN

    Fornitura di modulo prefabbricato da esterno completi di microcogeneratori a cella combustibile alimentati a metano, completi di circuiti idraulici e impianto di climatizzazione per mantenimento della temperatura ambiente costante.

    • Alimentazione elettrica 400 V – 50 Hz
    • Potenza elettrica massima prodotta 7,8 kW
    • Potenza termica massima prodotta 4,5 kW
    • Dimensioni del singolo modulo 4700x1500x2345(h) mm
    • Peso a vuoto singolo modulo senza contenuto d’acqua 3.800 kg

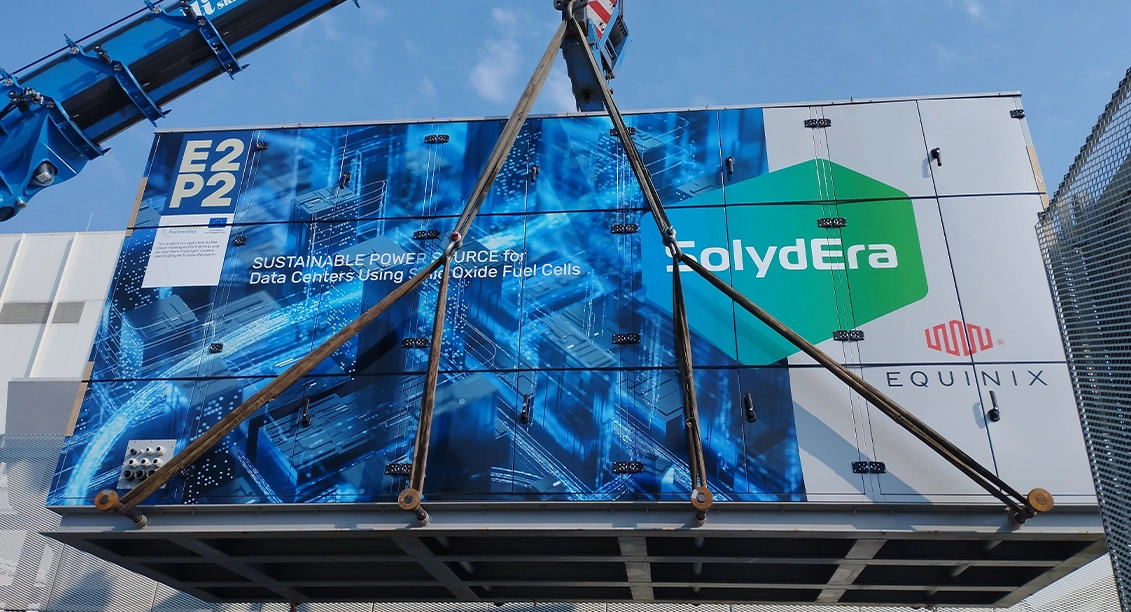

  • Isola cogenerativa: n.2 moduli prefabbricati Master e Slawe completi di 30 celle combustibili

    Fornitura di n.2 moduli prefabbricati da esterno completi di micro-cogeneratori a cella combustibile alimentati a metano, con circuiti idraulici, pompe di circolazione e impianto di ventilazione per mantenimento della temperatura ambiente costante.

    • Alimentazione elettrica 400 V – 50 Hz
    • Potenza elettrica massima prodotta 90 kW
    • Potenza termica massima prodotta 25 kW
    • Dimensioni del singolo modulo 6200x2400x2560(h) mm
    • Peso a vuoto singolo modulo senza contenuto d’acqua 10.000 kg
